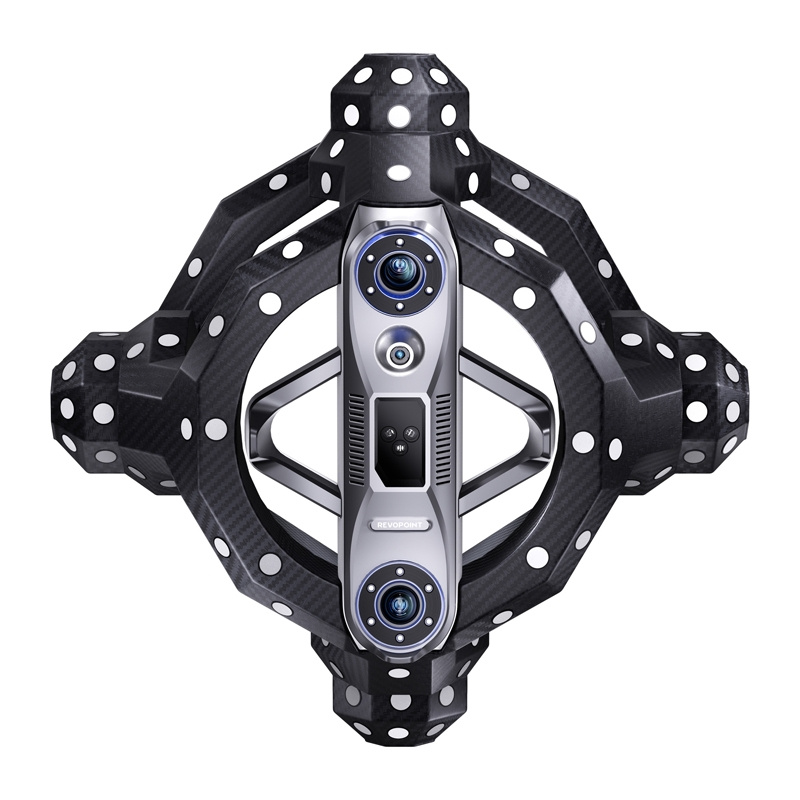

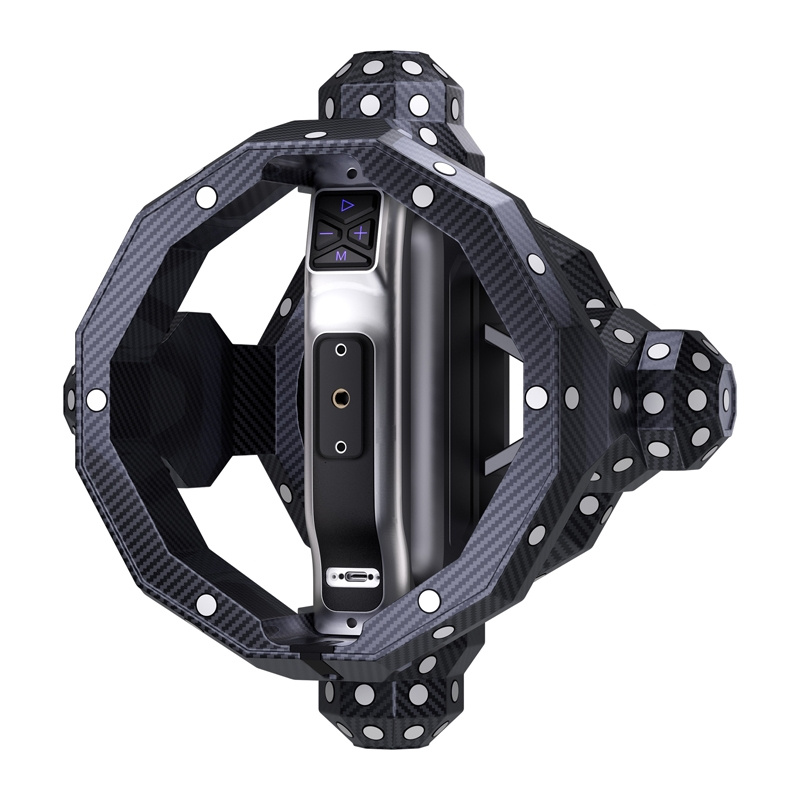

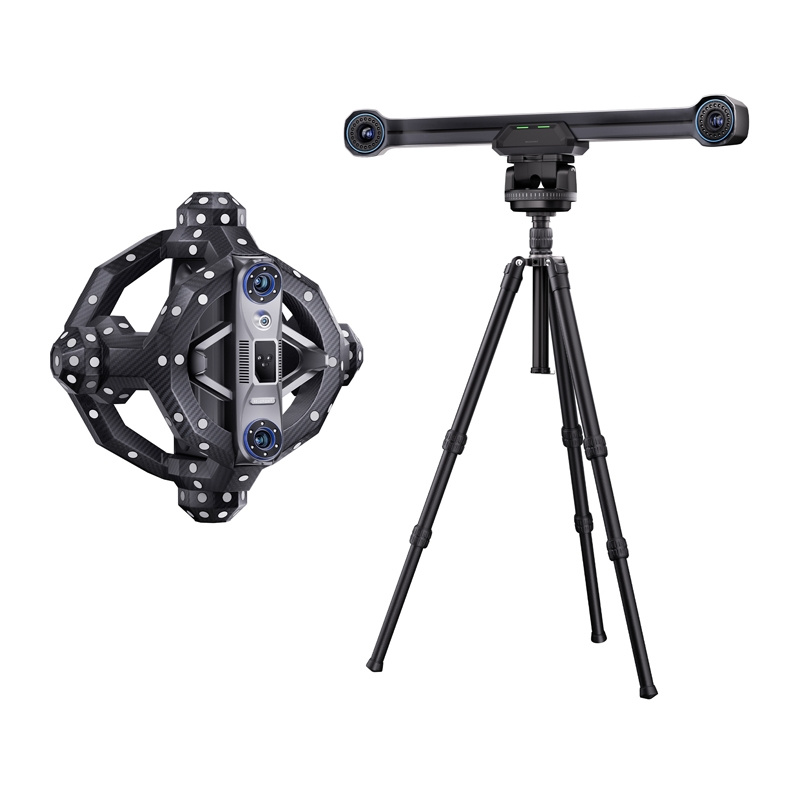

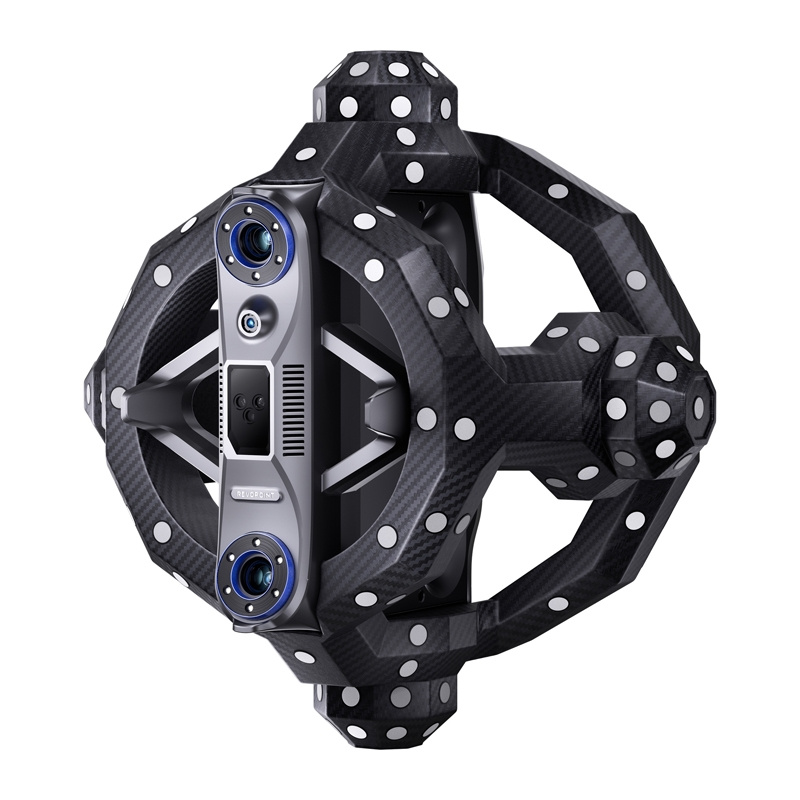

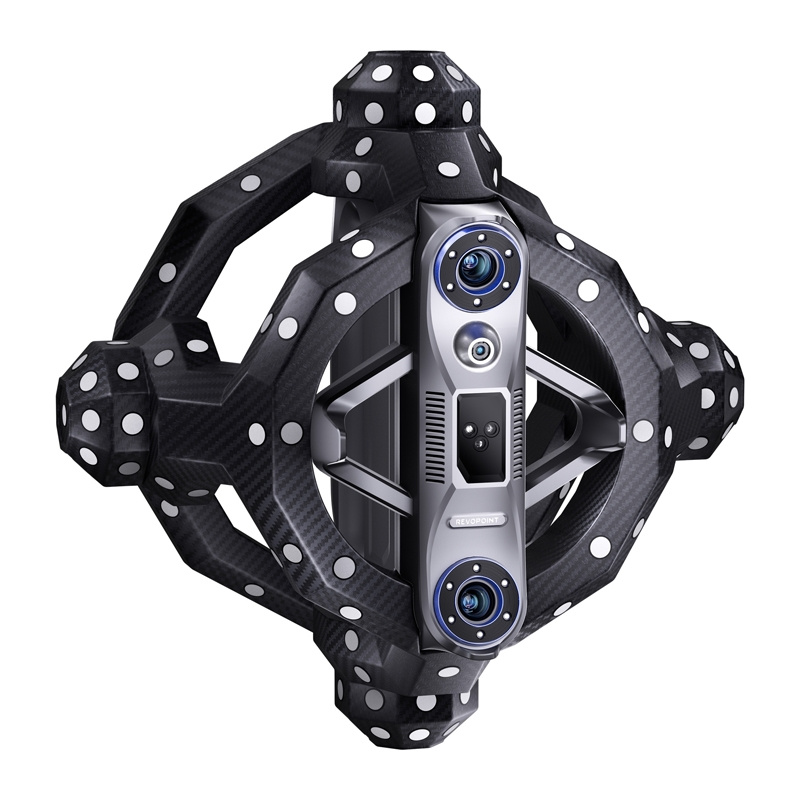

Revopoint Trackit optički 3D skener

Revopoint Trackit optički 3D skener

Metrologijska preciznost, potpuna mobilnost i inteligentno praćenje objekata u stvarnom vremenu – Revopoint Trackit je sveobuhvatan sustav 3D skeniranja koji kombinira optički skener s točnošću od 0,02 mm s naprednim sustavom praćenja prostora. Dizajniran je za inženjere, CAD dizajnere, stručnjake za kontrolu kvalitete i industrijske tvrtke. Trackit omogućuje brzo, stabilno i ponovljivo skeniranje malih komponenti i velikih objekata – bez potrebe za markerima. Integrirani automatski sustav kalibracije, inteligentni gimbali i namjenski Revo Trackit softver osiguravaju visoku točnost i praktičnost u raznim mjernim okruženjima.

Točnost bez kompromisa

Revopoint Trackit nudi mjernu preciznost od 0,02 mm i udaljenost točke do 0,05 mm, omogućujući mapiranje čak i najfinijih površinskih detalja. Skup kamera dubine podržanih plavim laserima (30 linija i 1 pojedinačna linija) odgovoran je za mjerenje, osiguravajući visoku točnost i stabilnost. Dobiveni podaci mogu se izvesti u popularnim formatima kao što su PLY, OBJ, STL, ASC, 3MF, GLTF ili FBX za daljnju upotrebu u softveru za dizajn i inženjerstvo.

Brzina i glatkoća rada

Sustav postiže brzine skeniranja do 1.500.000 točaka u sekundi, omogućujući učinkovito digitaliziranje objekta. Zahvaljujući inteligentnom praćenju kretanja skenera u prostoru, možete raditi glatko – bez markera i bez potrebe za održavanjem savršeno fiksne pozicije. Track Scan način omogućuje snimanje pozicije i kuta skenera u stvarnom vremenu, osiguravajući točno spajanje oblaka točaka čak i tijekom dinamičnih pokreta.

Automatska kalibracija

Revopoint Trackit optički 3D skener eliminira komplicirano postavljanje korištenjem dva gimbala s automatskom kalibracijom (Dual-Axis Gimbal System). Tracker i skener automatski prilagođavaju svoje pozicije u odnosu jedni na druge, osiguravajući dosljednu geometriju mjernog sustava. Proces kalibracije može se pokrenuti izravno u softveru – sustav automatski prepoznaje kalibracijske nizove i sinkronizira parametre kamera.

Spreman za rad u svakoj situaciji

I skener i tracker izrađeni su od laganih, ali izdržljivih materijala – okvir od karbonskih vlakana i kućište od polikarbonata pružaju otpornost na mehanička oštećenja i dug život. Uređaji teže 1,2 kg i 1,8 kg, rade u temperaturnom rasponu od 0 do 40°C i mogu se lako montirati na uključene stative. Cijela stvar će se transportirati u namjenskim torbama s kotačima, tako da set ostaje potpuno mobilan i spreman za korištenje kako u metrologijskoj laboratoriji, tako i u industrijskom okruženju ili radionici.

Svestrani načini skeniranja

Revopoint Trackit nudi nekoliko načina rada kako bi odgovarao različitim mjernim scenarijima. U Track Scan načinu, skeniranje se odvija u stvarnom vremenu bez markera, što dobro funkcionira za male do srednje velike objekte. Multi-Position Scan omogućuje velikim modelima, poput dijelova tijela ili dijelova strojeva, da se podijele u sekcije i automatski spoje u jedan oblak točaka. Za izazovne površine, dostupna je Marker Scan opcija, koja koristi magnetske ili samoljepljive markere za povećanje stabilnosti očitavanja. Bez obzira na odabrani način, gotovi modeli mogu se spremiti u popularnim PLY, OBJ, STL, ASC, 3MF, GLTF ili FBX formatima za korištenje u CAD, CAM i 3D programima.

Revo Trackit napredni softver

Revo Trackit aplikacija je središte za upravljanje cijelim procesom skeniranja. Omogućuje automatsko podešavanje ekspozicija kamera dubine i pregledavanje udaljenosti i kvalitete prikupljenih točaka u stvarnom vremenu. Također omogućuje pauziranje skeniranja, provjeru napretka i nastavak rada u bilo kojem trenutku. Sustav automatski spaja oblake točaka i generira mrežu modela, što ubrzava pripremu konačne datoteke. Kada je skeniranje završeno, možete lako generirati 3D model, izvršiti osnovnu obradu mreže i izvesti podatke u formatu po vašem izboru.

Profesionalne primjene

Revopoint Trackit je dizajniran za inženjering, industrijske i dizajnerske primjene. Sustav je idealan za kontrolu kvalitete i metrologiju, omogućujući preciznu analizu geometrije i mapiranje oblika komponenti. Također je cijenjeni alat u obrnutoj inženjeringu, omogućujući digitalizaciju komponenti bez tehničke dokumentacije. Otvara širok spektar mogućnosti u prototipiranju i CAD dizajnu, olakšavajući prijenos stvarnih objekata u digitalno okruženje. Uz podršku za objekte veličine od 10 mm do 6 m, Revopoint Trackit se koristi u industriji, kao i u tehničkom obrazovanju ili znanstvenom istraživanju, nudeći visoku točnost i fleksibilno djelovanje.

Oprema spremna za više

Kako biste u potpunosti iskoristili mogućnosti Revopoint Trackita, preporučuje se konfiguracija koja uključuje Windows 10 ili 11 (64-bit), procesor Intel Core i9 12. generacije ili noviji, 64 GB RAM-a i NVIDIA RTX 4060 grafičku karticu s 8 GB VRAM-a ili višom. Uređaj radi samo s x86_64 arhitekturom i zahtijeva vezu putem USB 3.0 ili novijeg kako bi osigurao adekvatnu stabilnost prijenosa i glatku obradu tijekom skeniranja.

Uključeno:

• Tracker
• Skenirni uređaj
• Gimbal za automatsku kalibraciju trackera (dvostrasa os)
• Gimbal za automatsku kalibraciju skener uređaja (dvostrasa os)
• Trepavica za tracker
• Trepavica za skener
• Trepavica za kalibracijski panel
• Adapter za skener
• Kalibracijska ploča
• Kalibracijska šipka
• Napajanje
• PC kabel
• Kabel za skener
• Kabel za gimbal skenera
• Kabel za gimbal tragača
• Vezice za kabel
• Magnetni markeri
• Sidreni blok (magnetni)
• Podloga za pozicioniranje
• USB memorijska stick
• Transportna kutija za tragač (s kotačima)
• Transportna kutija za skener (s kotačima)
• Vodič za brzo pokretanje, certifikat i jamstvena kartica
